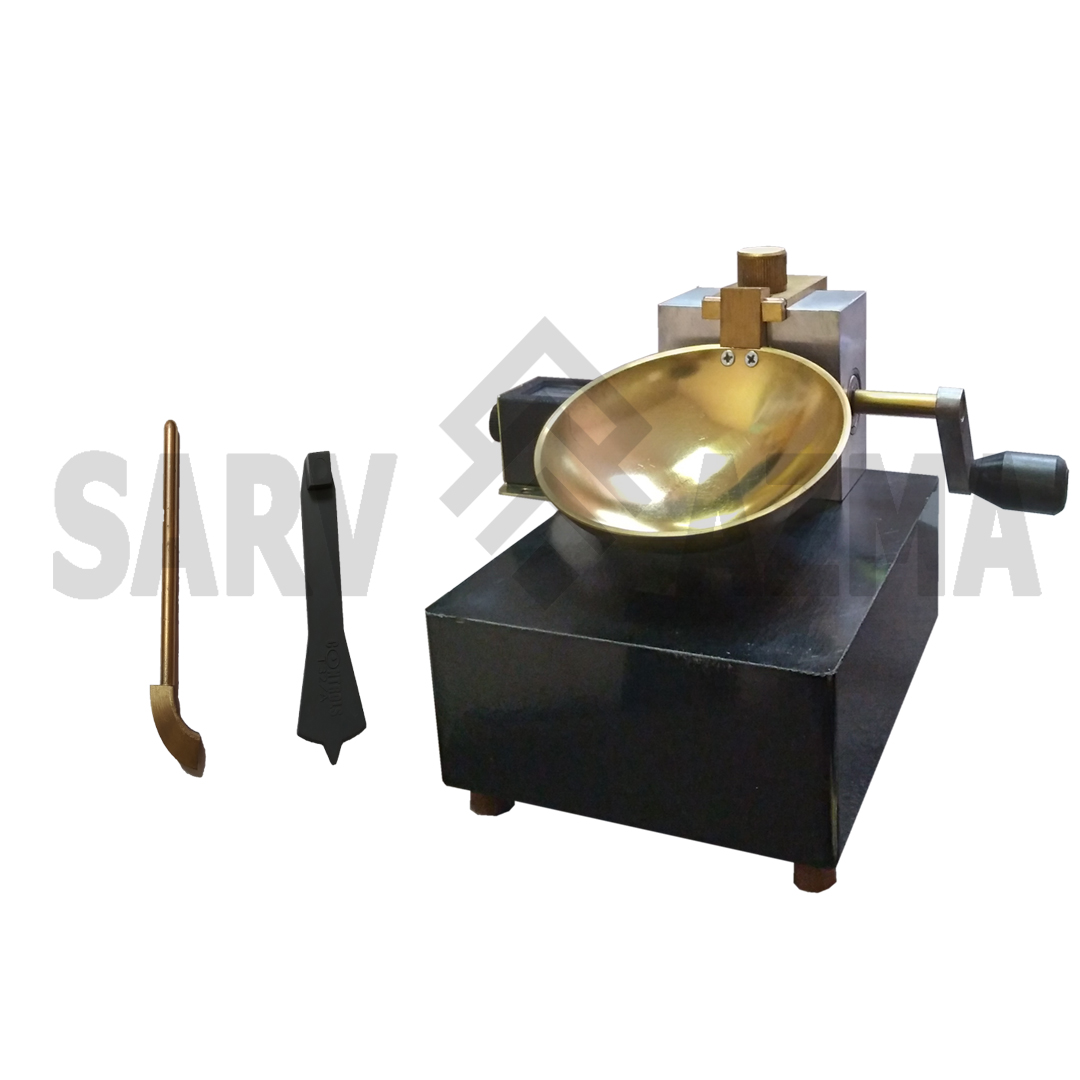

دستگاه کاساگراند حد روانی خاک :

دستگاه کاساگراند از يک جام برنجي و پايه اي از جنس لاستيک سخت تشکيل شده است.

جام برنجي با چرخاندن دسته متصل به يک ميل بادامک با بالا رفتن بر روي پايه سقوط مي کند .

براي انجام آزمايش حد رواني بايد خمير خاک را در داخل جام قرار داد .

سپس به کمک يک ابزار شيارزن استاندارد ، شياري در مرکز توده خاک ايجاد کرد

در مرحله بعد به کمک ميل بادامکي که با دستگيره چرخانده مي شود ،

جام بالا رفته و از ارتفاع mm 10 سقوط مي کند .

ميزان رطوبت لازم ( بر حسب درصد) براي بسته شدن فاصله mm7/12 موجود در امتداد کف شيار پس از 25 ضربه حد رواني ناميده مي شود .تنظيم ميزان رطوبت موجود در خاک براي برآورده ساختن شرايط لازم براي بسته شدن شيار mm7/12 موجود در توده خاک با 25 ضربه کاري دشوار است . به همين دليل براي هر خاک دست کم سه آزمايش با ميزان رطوبت هاي متفاوت جهت بسته شدن شيار با تعداد ضربه (N) 15 تا 35 انجام مي شود .ميزان رطوبت خاک بر حسب درصد و تعداد ضربه هاي متناظر بر روي يک کاغذ نمودار نيمه لگاريتمي ترسيم مي شود رابطه ميان ميزان رطوبت و log N تقريبا به صورت يک خط مستقيم است به اين منحني جريان گفته مي شود . از روي اين نمودار ميزان رطوبت متناظر با 25 = N تعيين مي شود که حد رواني خاک را بدست مي دهد شيب خط جريان را نشانه جريان مي نامند.

مشخصات کاساگراند دستی:

• ارتفاع سقوط پیاله قابل تنظیم میباشد.
• پایه دستگاه از جنس باکالیتی میباشد.
• دستگاه مجهز به شیارکش پلاستیکی .
• شیارکش فلزی
• کاردک به عرض 15 میلیمتر
• قطعه برنجی جهت کالیبره دستگاه میباشد.
